히트웰 시공후 조절기와 마감재 ..

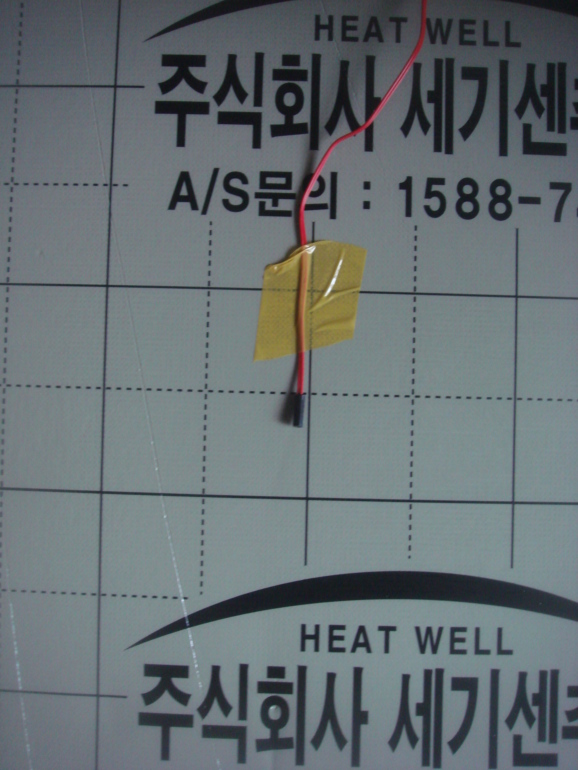

센서를 단열재 절개후 부착

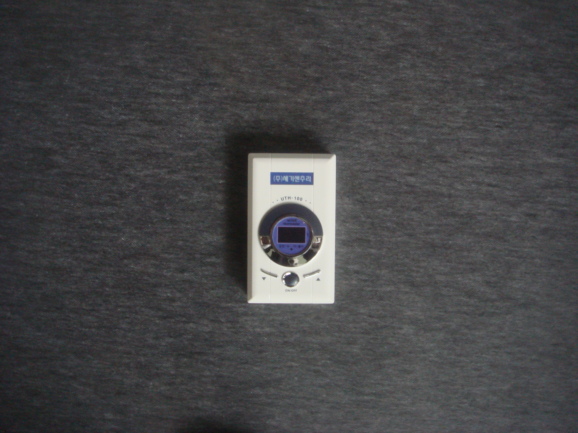

개별 온도조절기

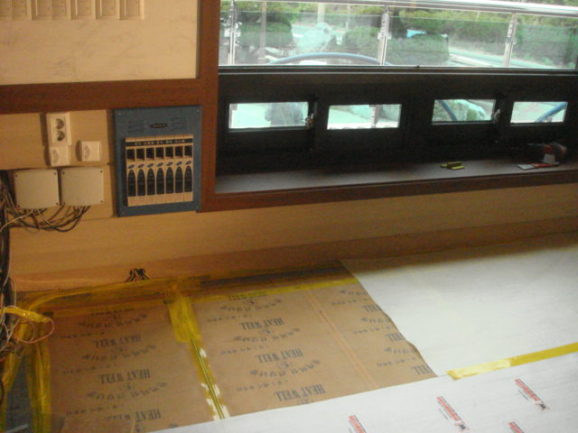

중앙 다회로 방식







                                              마루 마감하는 장면

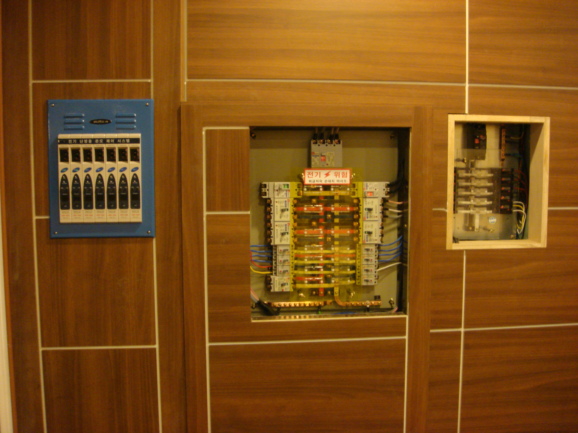

중앙다회로조절기 부착 모습







<바닥 청소>

공사 전에 바닥 면이 고른가 확인하고 ,

작은 돌이나 나무조각 등이 있으면 필름에  손상을 가져올 수 있으므로

빗자루로 깨끗이 쓸어낸 뒤에 진공청소기로  청소 하면 좋다.



<단열재 시공>

청소 후에는 단열재를 설치한다.

단열재는 틈이 생기지 않도록 설치하여야  바닥으로 올라오는 냉기를 차단함은 물론,

필름에서 발산되는 열을 보호할 수 있다 .

건식기준 일반 발포단열재를 사용 하며 마감재에 따라 단열재의 배율(딱딱함의 강도)을

선택한다.





<발열필름시공 및 콘 넥 터 , 전원선 연결>



공간이 요구 하는 난방열량 계산 후 난방필름이 시공 될 수 있는 바닥 면을 계산,

난방필름의 소비 전력을 선택한다.(제품선택)

발열 필름을 시공하고 움직이지 않도록 바닥 면 단열재와 부착시킨다.

선택된 연결단자를 물리고 전선을 연결 한다.

이때 부하에 맞는 전선을 선택하고  병렬로 연결하며 연결부분 및 절취(전극)부분을

절연처리 한다.



  <필름 보호 제 시공>    <접지 및 조절기 부착>



난방필름 설치 후  필름 위에 필름 보호 제를 설치한다.

만일,상부에 마감재가 충격이나 찍힘에 약한 소재일 경우 필히 설치하여야 한다.

보호 제 위에 도전성 은박을 십자형으로 부착 후  접지시킨다.

온도를 감지하는 감지 센서를 필름하부에 부착하고  전력공급선과 같이

조절기 부착 면으로 올려 온도조절기와 연결 한다. (과승 방지 센서 필히 부탁)

신축공사 시 미리 주름관(필름 연결 전원 선을 벽면내부로 넣기 위함)을 묻는다.

(기존건물 몰 딩 처리)

마감재 시공 전 전원공급을 통해 난방 확인 후 소비자에게

사용설명 및 주의사항을 전달한다.







<마루 마감 시공>

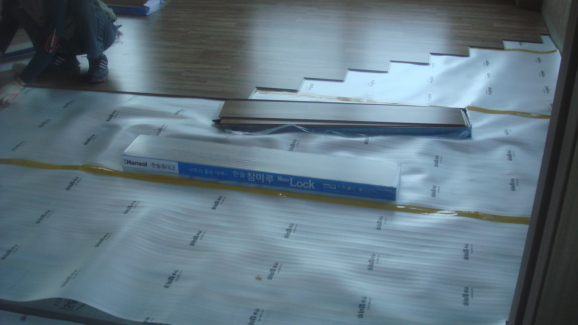

PE폼을 설치한다(사진의 노란색,PE폼은  필름과 마감재와의 공기 층을 두기 위함)

서로 겹치지 않게 하며, 테이프로 견고하게 부착한다.

모서리의 남는 부분은 옆으로 나오지 않게 칼이나 가위로 잘라낸다.





<최종 마감>





마감재인 마루를 설치한다.

마감재로는 필름의 외부로부터 손상을 막을 수 있는 충격에 강하고 찍힘에 강한 소재가

적합하며 열을 잘 흡수 배출시키는 나무소재가 좋다.

필름공법에는 필름과 마감재 사이에 공기 층을 두는 건식 공법이 적합하다.
