판형 열교환기 사양

▶PLATE HEAT EXCHANGER

판형 열교환기 사양

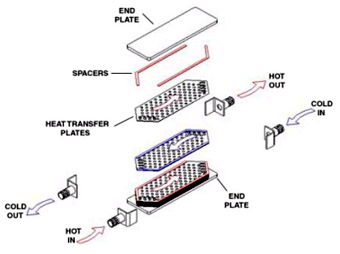

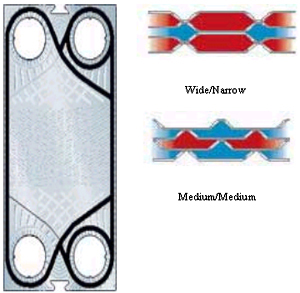

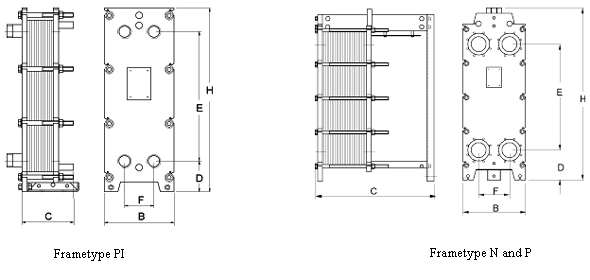

규격별 치수     Type Connection mm Max.flow m³/h Max.surface m² B mm H mm D mm E mm F mm GC-12 PI 25 10 3 165 496 70 357 60 GX-7 PI 25 10 7 160 745 52 640 60 GC-28 PI  25 10 10 160 808 67 675 65 GC-30 PI 40 27 5 250 693 90 555 100 GC-30 P  40 27 17 250 693 90 555 100 GL-13 PI 50 40 6 320 840 140 592 135 GL-13 P  50 40 18 320 840 140 592 135 GC-16 PI  50 40 7 320 840 140 592 135 GC-16 P  50 40 23 320 840 140 592 135 GX-26 N 100 170 122 450 1080 163.5 779 226 GX-26 P 100 170 122 450 1265 220 779 226 GC-26 N 100 170 122 450 1080 263.5 779 226 GC-26 P 100 170 122 450 1265 220 779 226 GX-42 N 100 170 200 450 1490 163.5 1189 226 GX-42 P 100 170 200 450 1675 220 1189 226 GX-51 N 150 380 250 585 1730 300 1143 300 GX-51 P 150 380 250 630 1730 300 1143 300 GC-51 N 150 380 250 585 1730 300 1143 300 GC-51 P 150 380 250 630 1730 300 1143 300 GX-64 P 150 380 295 626 1910 300 1320 285 GX-91 P 150 380 416 626 2390 300 1800 285 GX-118 P 150 380 540 626 2870 300 2280 285 GX-60 P 200 680 212 825 1700 350 910 420 GC-60 P 200 680 212 825 1700 350 910 420 GX-100 P 200 680 383 825 2280 350 1490 420 GX-140 P 200 680 540 825 2860 350 2070 420 GX-180 P 200 680 708 825 3440 350 2650 420 GX-85 N/P 300 1500 365 1060 1985 360 1140 570 GX-145 N/P 300 1500 613 1060 2565 360 1720 570 GX-205 N/P 300 1500 830 1060 3145 360 2300 570 GX-265 N/P 300 1500 1070 1060 3725 360 2880 570 GX-325 N/P 300 1500 1307 1060 4305 360 3460 570   Channel plate materials: Gaskets: Max. working pressure: Max. working temp: Approvals: AISI 304 AISI 316 Titanium Avesta SMO-254 C-276 Titanium Palladium grade 11 Nickel 200 Nitril EPDM FPM, Viton® NI/N 10 bar PI/P 16 bar SI/S 25 bar Nitril 140℃ EPDM 160℃ FPM 180℃ Sweden SAQ Finland TTK Germany TUY Poland UDT  SEMI- WELDED 플레이트   암모니아와 같은 매체에 적용하기 위하여 특수 제작된 열 교환기이다. 플레이트의 형상은 비대칭의 유량에서도 최대의 열효율을 내도록 되어 있으며, 냉동기의 적용에 매우 적합하도록 되어있다. 모델 : GW81 : 2 개의 비대칭 플레이트가 Narrow 채널로 용접되어 있다. GW82 : 2 개의 비대칭 플레이트가 Wide 채널로 용접되어 있다. GW83 : 2 개의 대칭형 플레이트가 용접되어 있다.    WIDE-GAP 플레이트   와이드 갭 플레이트는 점도가 높은 유체 또는 고형질의 슬러지가 있는 유체에 대하여 매우 효과적이다. 와이드 갭 플레이트는 보통것보다 채널폭이 2~5배 넓어서 섬유질을 포함한 유체 및 알갱이가 큰 물질의 통과를 원활하게 해준다. 채널간의 최대 갭은 12mm이며 , 한쪽은 갭이 넓은 채널로, 다른 한쪽은 갭이 좁은 채널로로 사용할 수 있으며 , 둘다 갭이 넓은 채널로도 사용할 수 있다. 와이드 갭 플레이트는 3 가지 모델로 GF[P-050, GFP-100 및 GFP-180 있다. 열전달 면적은 5.3, 9.0 및 16.8 sq.ft 이다.     플레이트 재질 : 304SS, 316SS, Hastelloy C-276, 254SMO or other alloys Standard 두께 : 0.8 mm ( 1mm 옵션 가능) 가스켓 재질 : NBR, EPDM Wide-Gap Plate 사양 모델 열전달면적(sq.ft) 높이(inch) 폭(inch) 디자인 압력(psig) 노즐 사이즈(inch) GF-057 5.3 54 27.75 150 8 GF-097 9.0 72 27.75 150 8 GF-187 16.8 110 27.75 150 8  울트라맥스 열교환기   Ultramax는 플레이트 타입의 장점은 콤팩트하고 높은 열전달 효율을 갖고 있으며, 또한 가스켓 모델이 갖고 있는 고온 고압의 한계를 극복한 모델이다. Ultramax는 매우 높은 압력(1,000 psig)과 넓은 온도범위(-320 F ~ 650F)에서 운용할 수 있다.   적용분야 : 고온 Steam, Amines, Thermal Oil, Nitrogen, Solvents 등   Ultramax 사양 : 디자인 압력 : Vacuum to 1,000 PSIG ASME 디자인 온도 : -320F ~ 650F Flow Rate I Side : 815 GPM at 20 psid Z Side : 600 GPM at 20 psid 표면적 : 200 sq. ft (유니트당) 콘넥션 : Weld neck flange, Threaded 혹은 Sanitary 플레이트 재질 : Stainless steel, Titanium, 기타 프레임 재질 : Carbon steel, Stainless steel, Titanium    MAXCHANGER 열교환기   Maxchanger 열교환기는 플레이트 열교환기와 같은방법으로 열교환을 하지만 가스켓을 사용하지 않는다. 따라서 이것은 Shell & Tube 열교환기 보다도 30 ~50 %의 부피를 차지한다. 기하학적인 내부 스페이스로 인하여 매우 높은 “U’ Value 및 작은 Prressure Drop을 갖게 한다. 각 플레이트에 울퉁불퉁하게 새겨진 잔물결 모양은 높은압력에 견디는 열전달 접촉면을 갖게한다. 따라서 높은 압력과 온도에서 운용될 수 있다. 플레이트는 End Plate사이 그리고 in/out 의 끝에 있는 플레이트와 Connection 을 용접에 의하여 접합 하였으며, 이리하여 전반적으로 hot side와 cold side 간의 혼합 및 누수를 방지하고 있다. 용접된 플레이트들과 end connection 사이에 형성된 채널은 즉각적인 열전달 및 최대의 열효율을 내기 위하여 유체가 Counter-current flow(향류)를 이루도록 하였다.      Supermax 열교환기(Shell & Plate 타입)   Supermax 는 플레이트 타입의 장점과 가스켓이 없는 타입의 장점을 결합한 형태이다. 이것은 플레이트가 모두 용접으로 접합되어 있어서, Shell & Tube 타입의 조건하에서도 플레이트 타입이 갖고 있는 열전달 효율및 콤팩트한 사이즈를 갖는다. 유체 및 gas에 대하여 압력 600 psig, 온도 1,000 F 까지 사용할 수 있으며, 가스켓의 한계를 벗어나는 것들, 즉 Solvents, Steam heaters등에 사용한다. 외관은 Shell & Tube 타입과 비슷하나 내부에 Tube 대신 용접된 Plate 를 사용한다. 따라서 높은 압력 범위에서 사용할 수 있다. Counter-current flow(향류) 또는 co-current flow(병류)로도 제공 가능하다. Shell 측에서의 Connection은 6”, Plate 측에서의 Nozzle은 2” 까지 수용할 수 있다. 단지 한쪽 side에서만 부식성이 있으면 서로 다른 금속을 사용하여 제작할 수 있다.   Supermax 사양 : 디자인 압력 : Vacuum to 600 PSIG ASME 디자인 온도 : -320 F ~ 1000 F Max. Flow Rate Plate Side: 425 GPM @ 20 psid Shell Side: 825 GPM @ 20 psid Flow Arrangement: Counter-current 혹은 co-current Connections : Weld neck flanged 혹은 threaded 플레이트 재질: 316L SS, titanium , 기타 Shell 재질 : Carbon steel, 304, 316, 316L SS, titanium 적용분야 : 고온의 Oil Processing 화학분야의 가열 고온 열교환 증발기 응축기 폐열회수 등
