전선 굵기에 따른 적정 차단기 용량
star3
2009. 4. 28. 10:16
질문 :
단선 2.5sq, 4sq, 연선6sq ,10sq , 14sq 이들 전선에 적정 차단기 용량을 알고 싶읍니다
2.5sq ----> 20A
4sq ------>20A
6sq ------30A
10sq-----50A
를 넘으면 안된다고 하는데 그렇다면 2.5sq나 4sq 가 같은 용량의 차단기를 사용 해야 하나요
답변 :

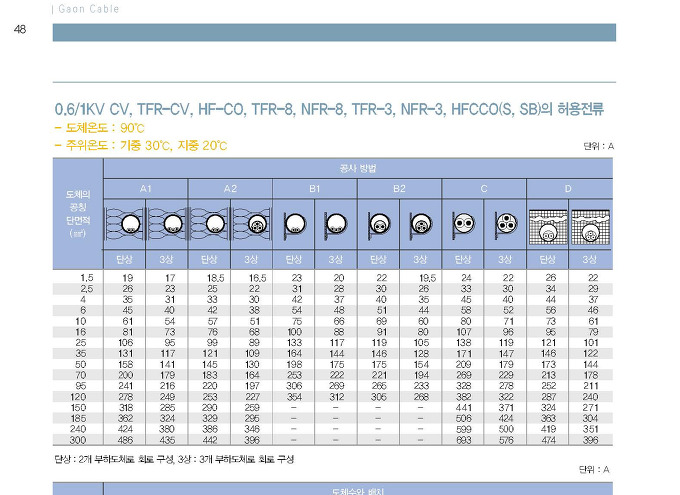

이표는 가온전선에서 나온 전류표입니다.
차단기에 물리는 전선은 이표를 기준으로 그 이상의 전선을 사용하면 됩니다.
부하가 어떤것인지 .. 거리가 얼마나 긴지... 그제품의 가격이 얼마인지..
등에 따라 전선의 굵기를 주관적으로 판단하여 선정하는것이 좋은것 같습니다.
4sq 전선에 20A 차단기 사용해도 되고 30A 차단기 사용해도 괜찮습니다...
모터의 경우에는 용량은 작아도 초기 흐르는 전류가 평상시보다 높아서
20A 차단기지만 내가 안전상 4SQ를 사용한다고 해서 누가 뭐라 하는사람없습니다...
거리가 길면 전압강화가 얼마정도 생길것 같아 한단계 윗에 전선사용하면 되는것이고
이부하는 전열부하라 열이 전선에 발생할것 같아 4SQ 썼다하면 되는것입니다.
출처 : 전기공사실무
